各类花纹输送带结构及数据分析

输送带厂家-花纹的结构：工作面为图案状的复盖胶和非工作面为平面的复盖胶和带芯构成的倾角输送带。
花纹带的分类特点和用途。 图案输送带特点:适用于倾斜角为0~40°的材料输送，防止材料下降。
图案形式:人字型、凹坑型、u型、条状图案、粒状图案、扇形图案。
带宽:300~800毫米。

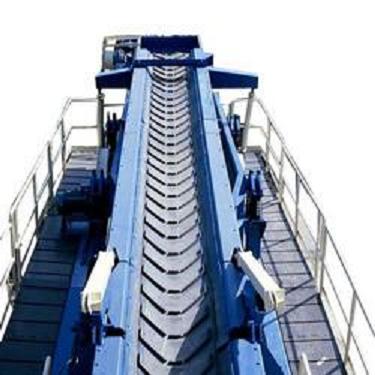

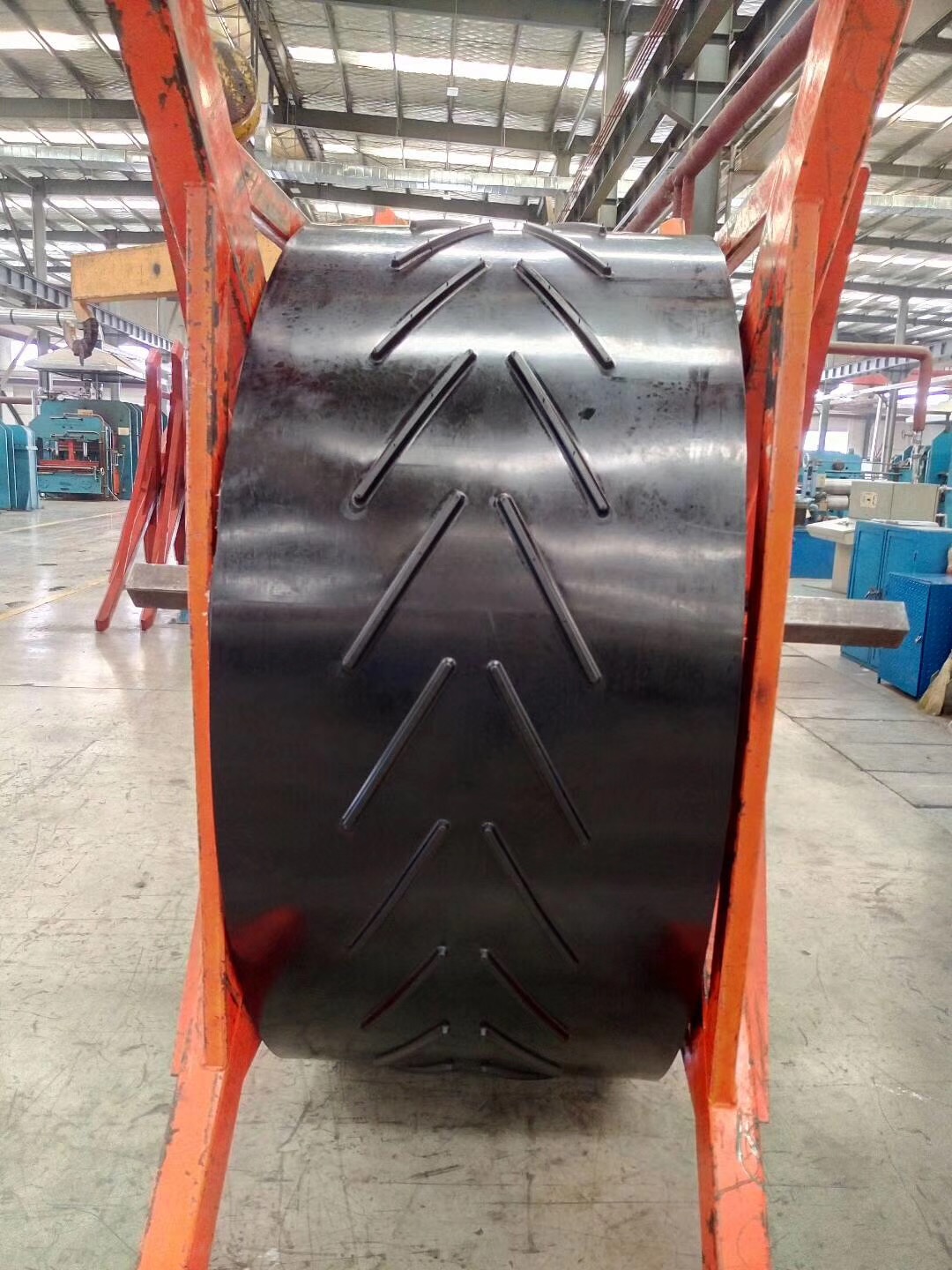

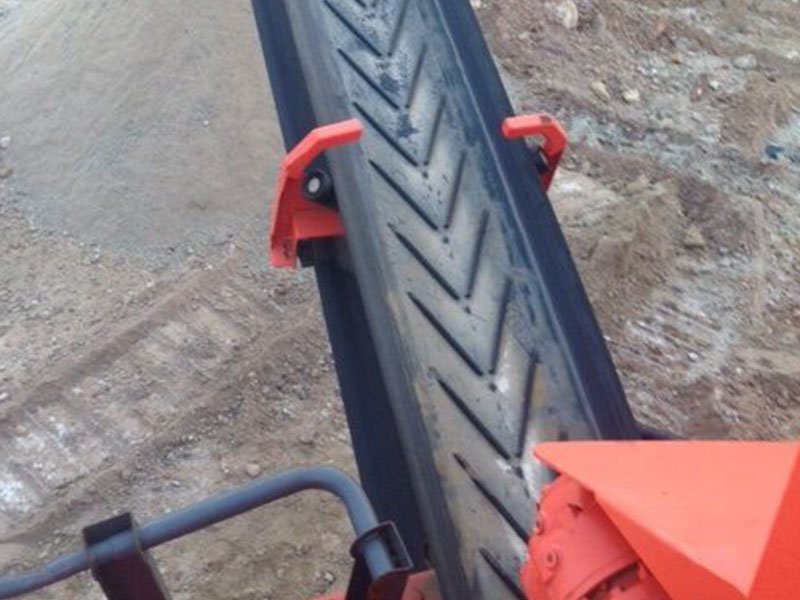

图案高度:5、10、15、20mm注:图案形状可根据用户要求设计。 人字形花纹输送带
特点:带面有高于带体的人字形图案，图案开口封闭，各图案分为高、中、低三种。
用途：适用于≤40度倾角的粉状、颗粒状、小块物料输送、袋装材料也可输送。
条状花纹
特点:带面上有高于带体的条状图案，图案分为高、中、低3种，各图案按排列间隔分为疏远、密度等形式。
用途:适用于≤30度倾斜角的水平运输包装物。如果时，可以代替人字型图案。 粒状花纹
特点:带面有高于带体或凹陷嵌入带体的粒状图案，也可以将凹陷制成方孔形、棱形和布纹形。
用途:凸粒状图案适用于软包装物或需要抓住力的材料输送(如纸板箱)或无滑动输送。
坑形颗粒图案适用于≤45度倾角的颗粒物输送。
扇形花纹
特点:带面有半扇形(或1/4圆形)图案。胶带成槽时，图案混合成扇形(或半圆形)，属于高花纹类。
用途：适用≤60度大倾角输送粉、颗粒及块状物料。
